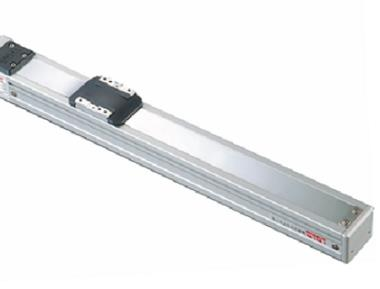

TOYO東佑達ETH5M、ETH6M 螺桿馬達外露型滑臺(BC) 安裝操作方式

1、先拆卸聯軸器上蓋 4 顆螺絲。

2、將馬達端聯軸器螺絲放松。 (若無聯軸器、拆卸聯軸器上蓋后請先安裝聯軸器。)

3、將馬達與滑臺做結合，馬達鎖附時，需注意馬達出線位置(以免妨礙到其他部位)。

4、按以下操作

1.如圖先鎖附右上角馬達螺絲，并先不可鎖緊。

2.其二鎖附左下角馬達螺絲，不可鎖緊。

3.在鎖附其對角螺絲，重複 1、2 其動作。

4.完成以上動作后，避免馬達鎖附傾斜后，即可將 4 顆馬達螺絲鎖緊。

5、用扭力板手，將馬達端聯軸器鎖緊。

6、將聯軸器上蓋 4顆螺絲鎖附回去，因鋼帶需要調整、請先不要鎖緊固定鋼帶另一端的螺絲。如圖. 以手指拉住鋼帶后再固定鎖緊固定鋼帶的4顆螺絲、以確保鋼帶不會鬆動。請注意如施用太大的力道拉住鋼帶、易使鋼帶變形歪曲。

7、以手指拉住鋼帶后再固定鎖緊固定鋼帶的2 顆螺絲、以確保鋼帶不會松動。請注意如施用太大的力道拉住鋼帶、易使鋼帶變形歪曲。

8、鋼帶 2 端壓板鎖附完成后，滑座往返手推2-3 次測試鋼帶是否翹曲，若是翹曲在次放松鋼帶壓板調整。以上動作可能需重複數次才能使得鋼帶平覆。 在長時間運轉下防塵鋼帶易被拉長變形導致需要調整，如此步驟。

9、即完成馬達組裝。
